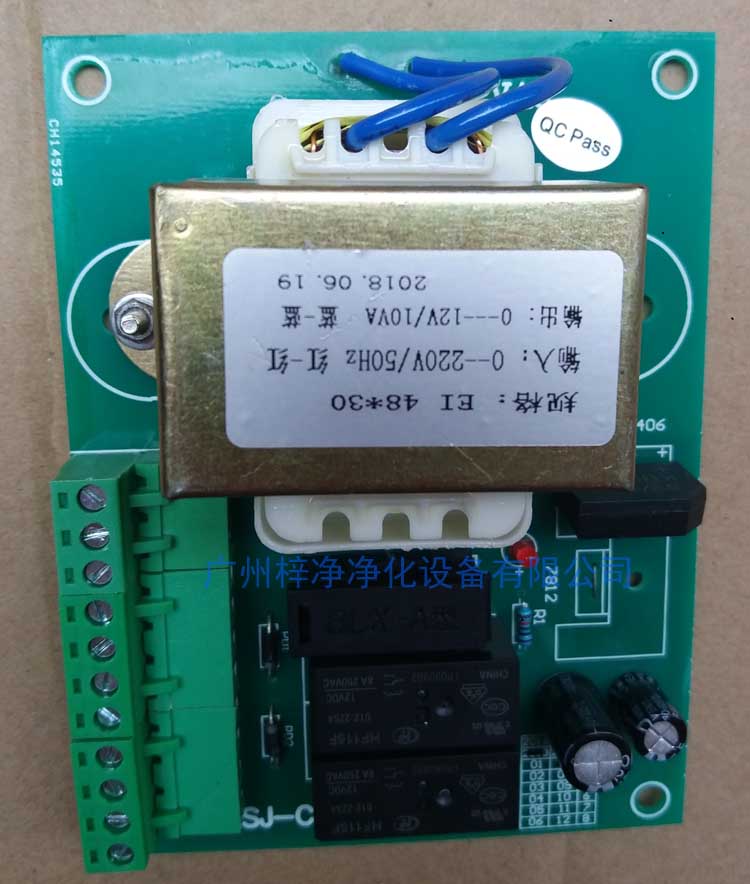

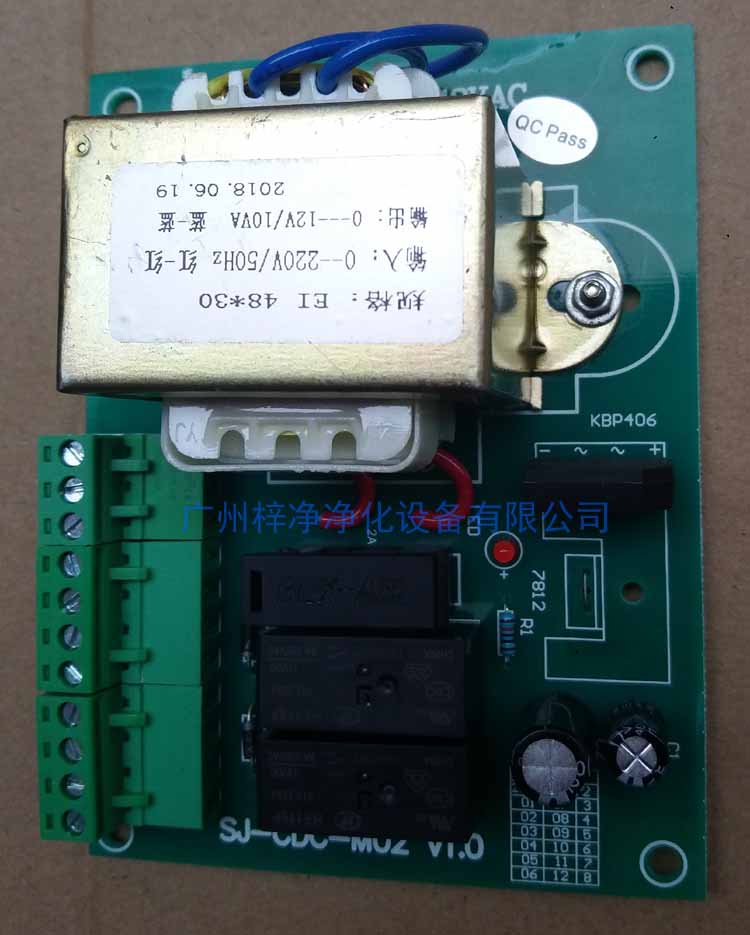

傳遞窗互鎖電路板介紹：

型號：SJ-CDC-M02 V1.0

名稱：傳遞窗互鎖控制器、互鎖板、互鎖控制器、互鎖主板、互鎖控制器輸出板；

傳遞窗互鎖電路板SJ-CDC-M02 V1.0操作說明：

1、 安裝檢修：安裝完畢后進行通電調試，此時電源指示燈亮，表示系統供電正常，可進行下一步調試。

2、 正常工作流程：

打開外門：此時內門鎖開啟以防止灰塵或細菌進入內部；當貨物放入窗口后關上外門，這時內門鎖解鎖。

打開內門：當吹淋結束后，這時打開內門，外門鎖啟動以防止灰塵或細菌進入內部，當貨物取出后關上內門。

五、使用注意事項：

1、產品尺寸：122*92（MM），要求開孔尺寸：根據鋁板上面螺絲孔位開孔。

2、產品使用的門磁開關要求：關門時觸點閉合，開門時觸點斷開。

3、產品使用的電鎖要求：12VDC供電，200MA以下電流。

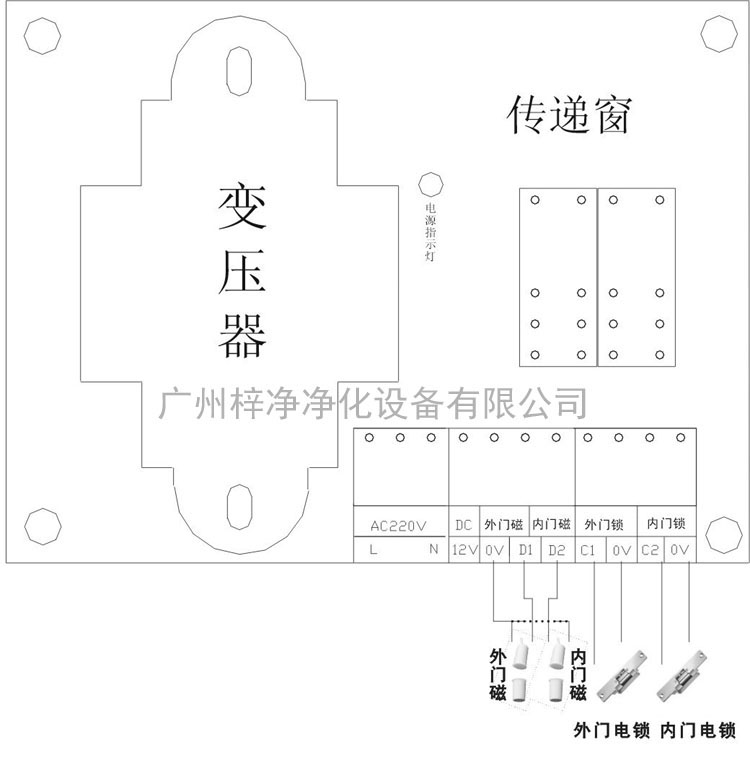

SJ-CDC-M02 V1.0傳遞窗互鎖電路板接線說明：

1、強電輸入接口

ａ．供電電源：220VAC（絲印為AC220V L N）

2、弱電輸入接口

a．內門門磁開關：無源觸點（絲印標記為內門磁??D2??0V）

1. 外門門磁開關：無源觸點（絲印標記為外門磁 ?D1 ?0V）

3、弱電輸出接口

1. 開關電源：12VDC（絲印標記為12V ????12V??0V）
2. 外門電鎖：12VDC ?（絲印標記為?外門鎖 ?C2 ??0V）
3. 內門電鎖：12VDC ?（絲印標記為?內門鎖C1 ??0V）

傳遞窗互鎖電路板應用案例：電子互鎖傳遞窗、風淋傳遞窗、層流傳遞窗；
