高效過濾器歐洲標準EN1822簡要

2.3 EN1822標準簡要介紹

歐洲標準EN1822由CEN/TC195 “一般空氣凈化用空氣過濾器”技術委員會起草，DIN (德國標準化委員會）擔任該技術委會主席。標準涉及高效空氣過濾器（HEPA，high efficiency particulate air filter)與超高效空氣過濾器（ULPA, ultra low penetration air filters)的性能試驗。標準包括以下五部分:

第—部分： 分級、性能試驗、標識；

第二部分：氣溶膠的發生、測量裝置、粒子計數統計；

第三部分：單張濾紙?jiān)囼?yàn)；

第四部分：過濾元件滲漏的測定（掃描法第五部 分：過濾元件全效率的測定。

標準的基礎是粒子計數法，該方法實際上滿足了各類應用中大部分場合的需要。標準與早期各國家標準的不同之處在于確定總效率的方法。標準基于最易穿透粒徑（MPPS,范圍：0.15/1 w)的粒子計數，而不是粒子總質量。

此外，計數法可以測量超高效過濾器，過去的試驗方法受靈敏度限制無法測量這種過濾器。

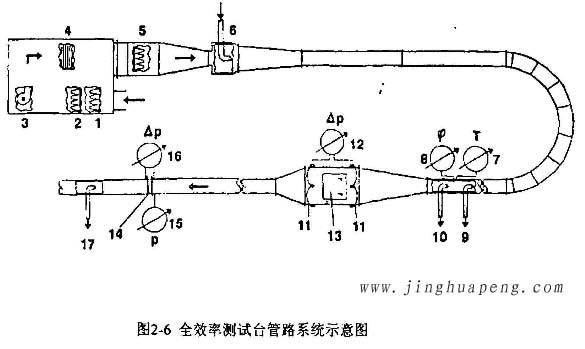

全效率測試臺系統示意圖見圖2-6,風先經過初效過濾器和中效過濾器過濾，以免大氣塵中的大顆粒進入風機里，同時保護后面高效過濾器。經過風機的加壓 加熱器加熱，以保證測試氣流溫度保持在18?28度之間。然后經過高效過濾器， 保證上下游的測試顆粒都是穩定的人工塵。分別在10和17測試點處測試過濾器上、下游顆粒濃度，兩者的比值為過濾器的穿透率，12處測得的壓差即為過濾器阻力。

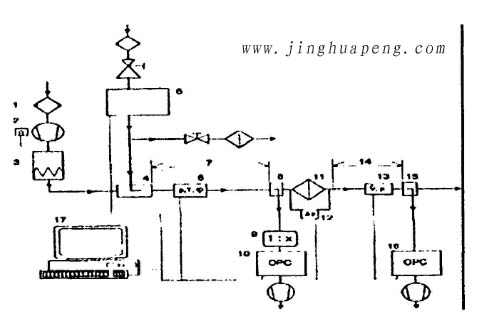

測試流程見圖2-7,?上游計數器之間加了稀釋器，將高濃度氣溶膠經過固定比例的稀釋器后稀釋為計數器可測量的濃度，下游直接進行測竄即可。

測試風量應根據被測過濾器的額定風最進行調整，使用變頻風機，或使用風閥進行調節，以使其偏差不超過±3%。風景測試誤差不能超過5%。氣溶膠要求在測試管段中得到充分的混合，在被測過濾器前面的某個截面上，至少均勻測試9個點，每點的測值與各點的均值偏差不能超過10%。

1.初效過濾器 2.中效過濾器 3.風機 4.空氣加熱器 5.高效過濾器 6.試驗管道的氣溶膠 入口 7.溫度計 8.濕度計 9.粒徑分析采樣管 10上游采樣管 11.靜壓環 12.壓差計 13.過濾器固定裝置 14.符合EN ISO 5167-1的流量測量裝置 15.絕對壓力測量 16.流量計壓差 17.下游采樣管

1.空氣預過濾器 2.風機 3.空氣加熱器 4.氣溶膠引入口 5.氣溶膠發生器 6.空氣溫度、濕度、 壓力測試 7.上游混合段 8.上游采樣點 9.稀釋器 10.光粒子計數器 11.被測過濾器 12.壓差測量 13.空氣壓力測試和流量測試 14.下游混合段 15.下游采樣點 16.下游激光粒子計數器 17.電腦控制系統

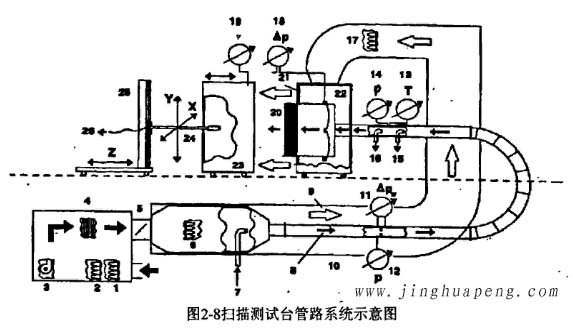

掃描測試系統見圖2-8,空氣經過高效過濾器過濾后，分成兩路，一路經過流量計后達到被測過濾器，過濾器應按相關要求與實驗臺接觸部密封。另一路形成過濾器周圍空氣幕，以阻止周圍顆粒進入測試區域，以免被誤記為泄漏顆粒。 用計算機記錄并處理各項參數（氣體參數、過濾器前后壓降）以及控制掃描機構帶動掃描頭，在過濾器出風面?zhèn)扔幸?guī)律的運動，單位時間內捕捉漏出顆粒濃度， 同時在16處測試上游濃度，兩者的比值即為某點的局部過濾器的穿透率。

掃描頭尺寸要求，長寬比不超過15:1，并且掃描頭入口面積應在8~10cm2 之間。入口氣流速度和過濾器面風速的偏差不應超過25%。掃描頭應和過濾器截面保持10mm?50mm的距離，掃描頭運動速度不應超過100mm/s,測試空氣的溫度應位于18-28度之間，相對濕度<75%。

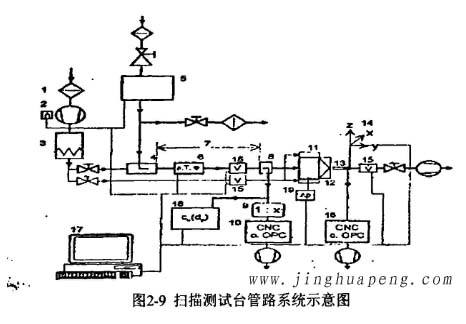

測試流程見圖2-9,其中掃描頭采樣管連接小泵，主要是用來調節采樣頭采樣速度，以保持采樣速度和過濾器出風面速度一致。

1.粗效過濾器? 2.中效過濾器 3.風機 4.空氣加熱器? 5.空氣流量調節風門 6.高效過濾器 7.氣溶膠進入測試管 8.測試氣流 9.空氣幕氣流 10.有效壓力測試計 11.壓差計 12.壓力計 13.溫度計 14.濕度計15.粒子粒徑分析采樣管 16.上游采樣管 17.空氣幕氣流高效過濾器 18.壓降測試19.空氣幕氣流速度測試 20.被測過濾器 21.空氣幕氣流均流器 22.過濾器固定裝置 23.掃描隔離屏陣 24.掃描臂 25.探頭掃描系統 26.下游采樣管

1.空氣預過濾器 2.變頻風機 3.空氣加熱器 4.氣溶膠引入口? 5.帶有空氣和氣溶膠流調節的氣溶膠發生器 6.空氣溫度、濕度、壓力測試 7.上游混合段 8.上游計數采樣點 9.稀釋器 10.上游粒子計數器 11.空氣幕氣流 12.被測過濾器 13.下游采樣點 14.探頭掃描機構15流速測量 16.下游計數器 17.計算機控制系統 18.測試氣溶膠檢測系統 19.壓差測
