風淋傳遞窗使用說明書
包含產品介紹和用途、使用環境和條件、安全事項、技術特征、結構特征、工作原理、操作及按鍵說明、故障分析與排除、維修與保養、運輸、儲存、開箱及檢查。
一、產品介紹和用途：
風淋傳遞窗是為了防止?jié)崈羰抑g的交叉污染而設計的潔凈室配套設備。主要用于潔凈區之間或潔凈區與非潔凈區之間的小物品傳遞，以減少潔凈室的開門次數，把對潔凈區的污染降低到最低程度，有效保證了除塵效果。
風淋傳遞窗可分為電子互鎖機構和機械互鎖機構兩種。其具有結構緊湊，外形美觀、噪音低、安裝使用及維護方便等優點。
它廣泛用于電子、國防、精密儀器、儀表、汽車制造、制藥、食品、化工、農業、生物、醫院等各個工業部門和種類科學實驗室。
二、使用環境和條件：
溫 ???度：5℃～35℃
相對濕度：不大于85﹪（＋35℃）
大氣壓力：86KPa～106 KPa
最大塵埃濃度：3500粒/升（塵埃粒徑不大于0.5μm）
環境潔凈度：30萬級以上
電源：380 V；50HZ
三、安全事項：
（1）、基本安全事項
a?本產品屬于室內使用型，請不要在室外使用，請不要置于高速塵源和震源處。
b 請不要用揮發油、稀釋劑、腐蝕性溶劑等擦拭箱體，以免傷及漆層或引起變色。
c 禁止用于下列場所：低溫、高溫、多濕、結露、多塵以及有油煙=霧氣的地方。
d 確保維修空間以便于風機，過濾器的更換以及電器元件和線路的檢修。
e 風淋傳遞窗內壁材質為不銹鋼，請勿用手或東西劃傷面板，以免影響美觀。
（2）、電氣安全事項
a 先將產品就位后接線、接電源作業，以免造成人身傷害。
b 請確認本產品的額定電壓、頻率是否與輸入電源的參數相符，以免損傷電器元件，引起火災。
c 風機為三相380V電源，若接反會導致風速下降，此時只需調換任意兩相，即可恢復正常工作。
d 產品使用的電鎖要求：12VDC供電，200MA以下電流，并注意不要外接二極管（電路板已帶）
e 產品使用的門磁開關要求：關門時觸點閉合，開門時觸點斷開
f 因線路板限制，各接口端子建議均不要外接大于100W設備，如風機功率較大或燈盤較多可經交流接觸器及中間繼電器轉接。
（3）、運行安全事項
a 在正常大氣條件下，本產品電源輸入端與機殼或外露的導電部分之間的絕緣電阻值應大于20MΩ?，溫度試驗后絕緣電阻值應大于2?MΩ。
b 接通電源后雙門立即互鎖，只能打開其中一扇門，不能同一時間強行拉開兩扇門，否則會損壞雙門互鎖系統（電子互鎖結構）。
c 斷開電源后雙門可以同時打開（電子互鎖結構）。
d 在任何情況下只能打開其中一扇門，不能同一時間強行拉開兩扇門，否則會損壞雙門互鎖系統（機械互鎖機構）。
e ?如發現工作出現異常，應及時切斷電源，并通知有關人員進行檢修處理?；蚺c本產品的經銷商或本公司聯系。
f 檢修時應先切斷電源，以免無意中啟動運轉，造成人身傷害。
四、技術特征：
產品名稱：風淋傳遞窗
外形尺寸： ?????????????????????????（㎜）
工作尺寸： ?????????????????????????（㎜）
高效過濾器過濾效率：99.99﹪＠≥0.3μm
尺寸： ????????????????????????????????（㎜）
初效過濾器過濾效率：35﹪＠≥5.0μm
尺寸： ??????????????????????????????（㎜）
功率： ????????W
風速：≥22m/s
噴嘴直徑：Φ25㎜
噴嘴材質：不銹鋼
了解產品詳情：風淋傳遞窗

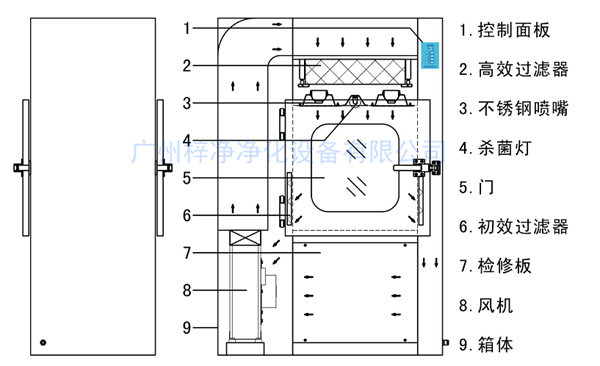

結構特征：
采用國際標準的潔凈原理和最優化的箱體設計。
1、風淋傳遞窗由箱體、風機、初高效過濾器、控制板等幾大部件組成。
2、箱體表面采用冷板噴塑（采用多層酸洗技術，靜電無塵噴塑處理）或全不銹鋼板制作，工作區采用不銹鋼板，平整光潔耐磨。
3、兩側門裝有機械互鎖或者電子互鎖裝置使兩側門不能同時處于開取狀態。
4、可根據客戶要求安裝壓差表或箱體兩側裝對講機，使箱體兩方拿送方便。
5、門上采用EVA密封條材料，密閉性能高。
6、可以采用紫外線殺菌燈或臭氧條菌（特別適合于食品行業和醫藥行業，臭氧殺菌原理：臭氧是一種廣譜殺菌劑，可殺滅細菌繁殖體和芽孢、病毒、真菌等，并可破壞肉毒桿菌素，臭氧在水中殺菌速度比氯快得多，是氯的3000倍）。
7、考慮到使用壽命，建議將該產品至于十萬級或潔凈度更高的潔凈區域中使用。

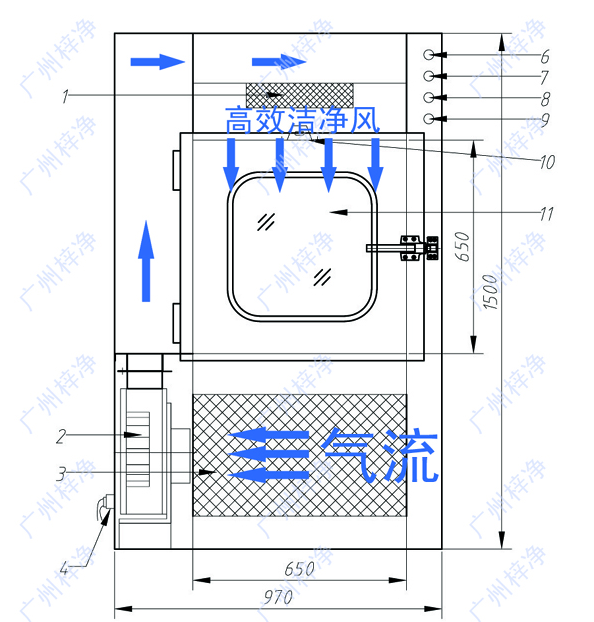

五、工作原理：
工作區內環境空氣經過初效過濾器，由風機壓入靜壓箱，再經過高效過濾器過濾后從風淋噴嘴吹出，形成高速潔凈氣流，潔凈氣流以高速均勻的風速由可旋轉噴嘴從各個方向噴射到貨物表面，有效而迅速的清除附著在貨物上的塵埃粒子，再經初高效過濾后重新循環到風淋區域，從而達到凈化效果。
六、操作及按鍵說明：
（1）、主板面膜按鍵說明
a 開關：當一方按下“開關”鍵時，電源指示燈點亮，此時產品通電。在通電的狀態下，使用者可對產品實施吹淋、殺菌等操作。
b 吹淋：當按下“吹淋”鍵時，系統自動進入吹淋流程進行吹淋；當正在吹淋時如果再一次按下“吹淋”鍵，系統將即時停止吹淋并既定出吹淋流程。
c 殺菌：當按下“殺菌”鍵時，殺菌燈啟動；當再按下“殺菌”鍵，殺菌燈關閉。
d 時間設置：風淋傳遞窗的吹淋時間可通過此按鍵進行設置，按下“時間設置”鍵5秒鐘左右，蜂鳴發出“嘀”聲。此時進入風淋時間設置狀態。面板上的4個功能框內的指示燈分別代表4組吹淋時間。“形關”指示燈（10秒）、“吹淋”指示燈（15秒）、“殺菌”指示燈（20秒）、“時間設置”指示燈（25秒）。使用者可通過按下“時間設置”鍵，選擇相應的吹淋時間。
（2）、指示圖標顯示說明
a 電源指示燈：當接通電源后，電源指示燈被點亮，表示系統運行正常。
b 外門指示燈：當外門指示燈亮，表示此時外門被打開，此時內門鎖啟動。
c 內門指示燈：當內門指示燈亮，表示此時內門被打開，此時外門鎖啟動。
d 吹淋指示燈：當吹淋指示燈被點亮時，表示風機中繼已經啟動，系統正處于吹淋狀態；當吹淋完成后，風機中繼關閉，吹淋指示燈也相應滅掉，蜂鳴發出“嘀、嘀、嘀”聲以提示吹淋完成。
e 殺菌指示燈：當殺菌指示燈被點亮時，表示殺菌繼電器已經啟動；當殺菌指示燈滅掉時，表示殺菌繼電器已關閉。

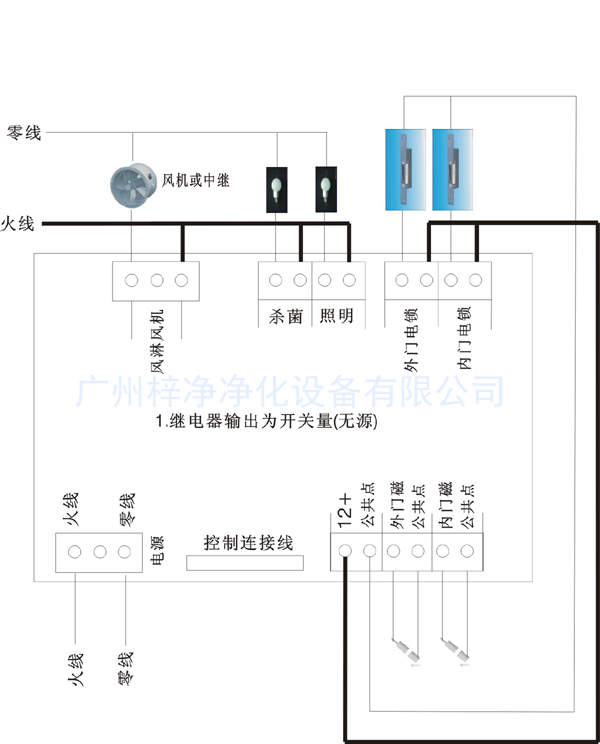

2、主板接線說明
主板與主板之間用16位排線連接，副板與其中一塊主板之間用14位排線連接。
- 副板接線示意圖
輸入、輸出端子說明：
（1）、強電輸入接口
供電電源：220VAC（絲印為AC220V L N）
（2）、強電輸出接口
a 風機：1A ?220VAC（接交流接觸器線圈，絲印為風機中斷 A1 A2）
b 殺菌：1A ?220VAC（絲印為殺菌 A3 A4）
c 照明：1A ?220VAC（如燈管較多可接中間繼電器，絲印為照明 A5 A6）
（3）、弱電輸入接口
a?內門門磁開關：無源觸點（絲印為內門磁GND D4）
b 外門門磁開關：無源觸點（絲印為外門磁GND D3）
（4）、弱電輸出接口
a?開關電源：12VDC（絲印為12VDC GND 12V）
b 外門電源：200mA??DC12V（絲印為外門鎖GND D1）
c 內門電源：200mA??DC12V（絲印為內門鎖GND D2）
2、操作說明
（1）、安裝檢修：內外門同時打開，照明燈亮。此時“照明”按鍵無效，內外門指示燈同時亮表示內、外門同時打開。
（2）、正常工作：
a?打開外門：照明燈亮，此時蜂鳴器將發出連續的“嘟，嘟，嘟，嘟”振鈴提示音，告知對方有貨物送到，同時內門鎖開啟以防止灰塵或細菌進入內部；當貨物放入窗口后關上外門，這時系統自動進入吹淋過程。
b ?吹淋流程：當系統進入吹淋流程時，內外門同時開啟，延時1～2秒后風機啟動對貨物進行吹淋，吹淋過程進行大約10秒鐘（可設置），吹淋結束后風機停止，同時內外門關閉，這時可以開門取出已去塵或者去塵以及殺菌的貨物。當吹淋結束后，如果內外門沒有動作，照明燈將延時20秒后自動熄滅。另外，如果在吹淋過程中按下“吹淋”鍵，系統將會自動退出吹淋流程，恢復到初始狀態。
c打開內門：當吹淋結束后，這時打開內門，外門鎖啟動以防止灰塵或細菌進入內部，蜂鳴器發出連續的“嘟，嘟，嘟，嘟”振鈴提示音，告知對方貨物已取出（也可以通過與對方通話告知），當貨物取出后關上內門，如果內門沒有被打開，照明燈將延時幾秒鐘后自動熄滅。
以下為正常工作流程各狀態下所進行的動作：
開外門，內門閉合—內門鎖啟動，外門指示燈亮紅色，照明開，內門蜂鳴器發出連續的“嘟，嘟，嘟，嘟”振鈴提示音；
開外門后后關閉—內外門鎖同時啟動，內外門指示燈亮紅色，延時1秒，吹淋風機啟動，延時10秒后內外門鎖關閉及風機停止，內外門指示燈熄滅。開內門，外門閉合—外門鎖啟動，內門指示燈亮紅色，照明開，外門蜂鳴器發出連續的“嘟，嘟，嘟，嘟”振鈴提示音；開內門后關閉—外門鎖關閉，內外門指示燈滅掉，照明延時幾秒鐘后滅掉。
（3）、手動風淋：當兩門都閉合時按下“吹淋”鍵，系統將淋自動進入吹淋流程。如果系統原告已經是在吹淋過程中，這時按下“吹淋”鍵，系統將立即退出吹淋流程，并恢復到初始狀態。
（4）、殺菌：殺菌功能獨立，不論工作在那種狀態，按“殺菌”鍵可啟動殺菌功能，再按下“殺菌”鍵則退出殺菌功能。
七、故障分析與排除：
| 故障現象 | 原因 | 排除方法 |
| 平均風速低 | 1、預過濾積塵太多
2、高效過濾器失效 |
1、清洗或更換預過濾器
2、更換高效過濾器 |
| 風機不轉 | 風機電源控制線路接觸不良 | 檢查風機控制線路是否接觸良好 |
| 機械互鎖 | 機械互鎖機構損壞 | 調整門上扣件或勾鐵 |
| 電子互鎖 | 電子互鎖機構損壞 | 更換電子鎖或內部電器 |
八、維修與保養：
1、為保證凈化區域的潔凈度，每次使用之前應提前15分鐘開機。
2、凈化區應盡量避免作大幅度激烈動作。
3、根據實際需要，可用無級調速開關調節風機風量。
4、長期不使用的凈化單元，應拔下電源插頭。并在使用前用吸塵氣或不產生纖維的工具認真清潔，以免殘留物腐蝕箱體。
5、禁止在預過濾器進風口放置物品，以免造成風量減小，降低凈化能力。
6、根據環境的潔凈度，定期（初效一般為1～6個月，高效一般為6～12個月）更換過濾器。
7、定期（一般每兩個月一次）用塵埃粒子計數器測定用本產品實施凈化的潔凈度區域的潔凈度，當實測的潔凈度與要求的潔凈度不符時，應查明原因（是否有泄漏、高效是否有失效等）若高效過濾器已失效，則應更換新的高效過濾器。
8、更換高效過濾器及初效過濾器時應停機進行。
9、更換高效過濾器時應特別注意以下事項：
（1）、更換高效過濾器時應特別注意拆箱、搬運及安裝取用時確保濾紙完整無損，禁止用手觸及濾紙造成破損。
（2）、安裝前，將新的高效過濾器對著亮處，以肉眼看高效過濾器中是否因運輸?shù)仍蚨霈F(xiàn)漏洞，如有漏洞則不能使用。
（3）、更換高效過濾器時應首先卸下箱蓋，再御下壓條，然后將失效的高效過濾器取出，換上新的高效過濾器（注意高效過濾器的箭頭標志應與凈化單元出風流向一致），并將壓條與箱蓋回原位。
九、運輸、儲存：
凈化單元適用于一般交通工具運輸。運輸途中，不得側置、沖擊、碰撞，防止雨、雪侵襲與日光曝曬，以免造成損壞，銹蝕。
凈化單元應存放在溫度為－10℃～＋40℃，相對溫度不大于80﹪，無酸堿等腐蝕性氣體且通風良好的庫房中。在包裝狀態下的儲存同期不得超過180天。
十、開箱及檢：
1、開箱時，應文明作業，不得有粗暴、野蠻的操作，以免傷及箱內凈化單元或造成人身傷害。
2、開箱后，首先請確認本產品是否為所定產品，然后對裝箱清單內容仔細檢查是否有自由缺件，各部件是否有因運輸造成的損壞現象，如發現損壞，請在收到本產品一周內與本公司聯系。
3、出現自行改裝現象，則不在保質范圍之內。
a 禁止在一分鐘內反復操作電源開關，以免因頻繁操作而損壞電器元件。
b本產品不具有防爆能力，嚴禁在易燃、易爆的環境下使用。
c請不要觸碰產品內的電器元件，當必要觸碰時請先切斷電源。
d嚴禁改裝，以免導致觸電、火災等事故。出現自行改裝現象，則不在保質范圍之內
e查時請切斷電源，以免無意中啟動運行，造成人身傷害。
f不要將重物放在電源引線上、不要夾壓電源線，以免電源引線破損而引發火災、觸電。
g換熔斷器時，要確保其容量不得超過指定容量，以免引起火災。
h長期停用時，請從插頭上拔出電源插頭，請不要用潮濕的手插、拔電源插頭，以免觸電。
i出現異常情況時，請停止運轉、切斷電源后，在與本產品的經銷商或本公司聯系。
j請檢查插頭異體入插座異體部位是否沾有灰塵，若沾有灰塵易引火災。
k 務必將電源線接在帶地線的插座上。
十一、保修須知：
（一）、本設備自購買之日起計算保修期，保修期內正常狀態下使用本設備而發生故障，可根據保修條款的內容，出示本保修卡原件可無償服務。用戶保留風華憑證及此保修證書，在維修時一起出示。
（二）、在保修期內以下情況將實施有償維修服務：
1、不能出示有效保修卡原件或有效憑證。
2、購買產品日期、銷售單位名稱（蓋章有效）等項目未完全填寫或涂改保修卡。
3、出于未能按照用戶手冊上使用方法和注意事項操作而故障。
4、未經廠家授權而對設備進行拆卸、修理、改裝而造成的故障。
5、更換的損壞零件，將屬本公司所有。
三、保修證書上各項目須由用戶直接完全填寫清楚，以取得12個月的保修期。
四、本保修卡請妥善保管，遺失不補。
